YW32-1000T四柱油壓機_復合材料熱壓成型油壓機



　　YW32-1000T油壓機是一臺三梁四柱油壓機，本機是山東威力重工機床有限公司為復合材料模壓成型產品定做的專用熱壓機。其工作臺有效面積1700x1500mm,適用于SMC,BMC,FRP,GRP,GMT等復合材料的模壓成型。機器參數如臺面大小，開口，行程，速度等都可按照客戶的要求定制。機器符合歐洲CE安全標準。機器廣泛應用于汽車（保險杠、底護板、導流板頂棚等）、鐵路車輛（高鐵動車內飾）、建材/建筑（水泥擋板、埋地管材等）和電子/電氣領域（電表箱等）中的零、部件制品等熱固及熱塑性產品的成型工藝。

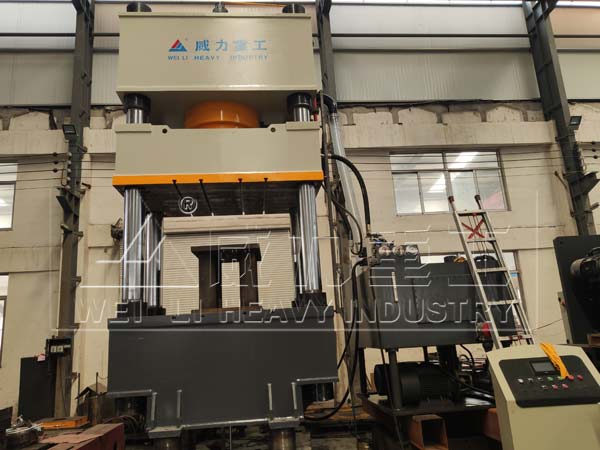

1000噸三梁四柱油壓機

　　針對高端玻璃鋼產品（如需模內涂層的產品），我公司研發了配有蓄能器系統與四角調平系統/微開模系統的液壓機，滑塊的壓力控制采用比例伺服控制系統，精度高，響應快。



　　YW32-1000T四柱油壓機組成結構及工藝介紹：

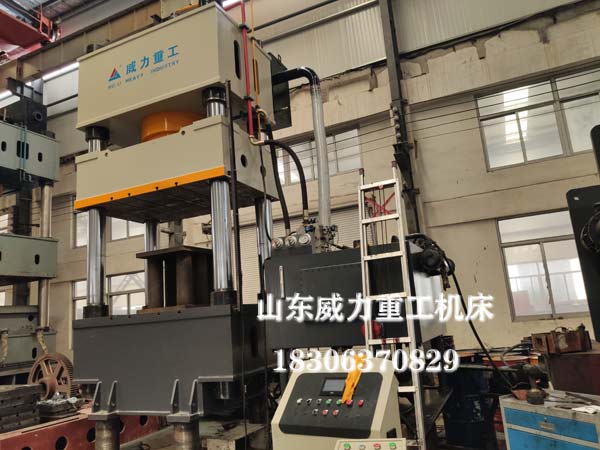

1000噸復合材料熱壓成型油壓機

　　1，液壓機機機身由上橫梁、活動橫梁、下橫梁，4根立柱組成。進行去應力處理，缸體采用45#鍛件?；钊麠U50#鍛鋼離子氮化。硬度達到HRC45-50，機身各大結構件均采用鋼板焊接結構，焊接采用二氧化碳氣體保護焊，焊后消除內應力。主要部件采用設備進行加工，機身預緊采用液壓螺母預緊。



　　設備主要結構件外觀平整，無明顯的凹凸現象，焊縫打磨平整，無焊渣和流疤現象。整機結構設計采用計算機設計，同時兼顧外形美觀。



　　1.1主油缸



　　主油缸采用活塞式結構，油缸缸體采用碳素鋼鍛件，油缸內表面經過珩磨、滾壓工藝，使液壓油缸具有強度和剛度。柱塞桿采用碳素鋼鍛件，其表面經中頻淬火處理，硬度在HRC42～50之間。



　　1.立柱



　　立柱采用45#中碳鋼，進行調質處理，表面淬火處理，電鍍硬鉻層厚0.04mm~0.05mm。

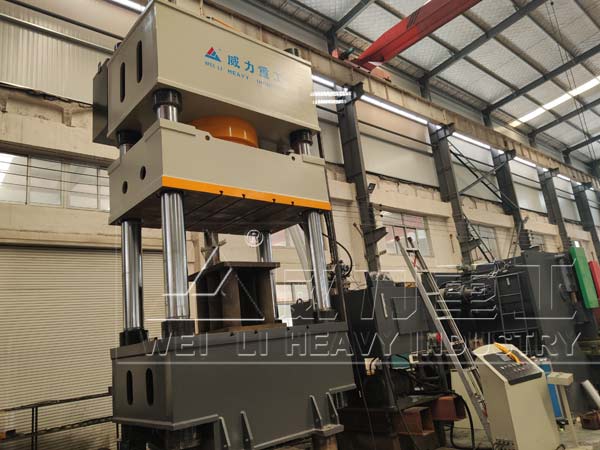

1000噸四柱油壓機車間實物圖

　　2、液壓控制系統



　　液壓系統主要由泵、閥塊、充液閥、冷卻過濾系統、管路等組成，借助于電氣控制系統完成對液壓機多種動作的控制。



　　2.1液壓系統主油泵選用HG11-50-50-01R-VSC海特克高低速油泵，先導閥采用山東濟寧系列閥，



　　2.2液壓系統采用二通插裝閥集成系統。



　　2.3液壓系統的充液回路選用常閉式充液閥，滑塊快下時靠充液閥吸油，快速下降速度由油缸下腔油路中的插閥控制調節。



　　2.4冷卻過濾系統



　　液壓系統中設有液水冷卻過濾裝置



　　2.5油箱



　　液壓控制系統的油泵電機組和液壓控制閥塊在油箱上平面有序排列。油箱為鋼板焊接結構，油箱側面開有窗口以便清洗油箱，其上還安裝有油位油溫計、空氣濾清器等，油箱安裝時進行酸洗、鈍化和防銹處理。

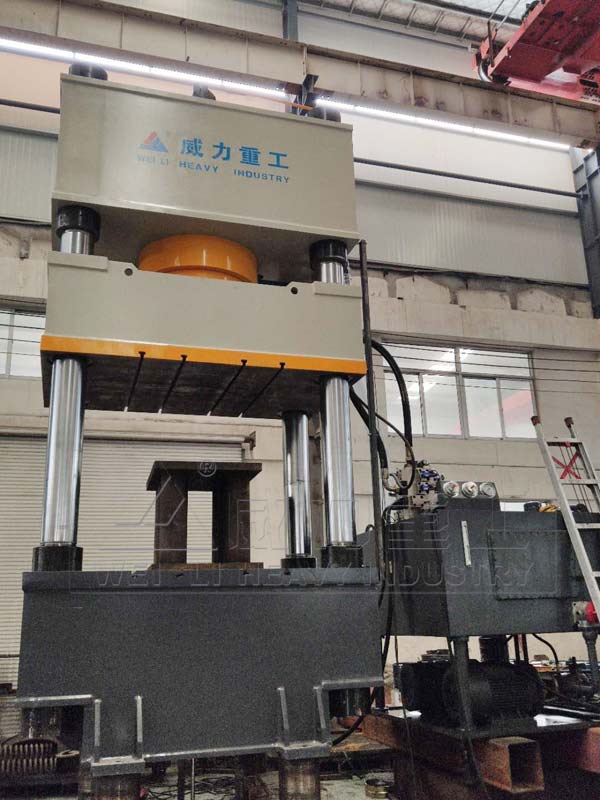

YW32-1000T四柱油壓機

　　2.6管路



　　液壓管路系統，高壓管路連接采用高壓法蘭和密封元件，能防止滲漏?？拐鸸軍A，管路安裝時進行酸洗鈍化處理。



　　2.7泵站為旁置式（壓機右側1.5米）



　　3、電氣控制系統PLC控制



　　電氣控制系統分為動力系統和控制系統兩部分，動力部分包括控制總電源，各個電動機的啟停及保護開關等，大功率電動機起動采用星型三角降壓依次起動，電源采用三相四線制，AC380V，50HZ，先導電磁閥電壓為直流DC24V。



　　控制部分包括電氣箱、操作箱和移動按鈕站，電氣箱放在地面上，操作箱放置在機器右前立柱上，可完成對該機的全部動作的控制，操作箱可完成該機的全部動作的操作，操作箱上設有液壓機各部分動作的操作按鈕、功能轉換開關、各個電機的啟停按鈕及各部分的報警、監視指示燈等。



　　YW32-1000T四柱油壓機主要技術參數：

Part No. 型號			YW32-1000T
Nominal Pressure 公稱力		Tons	1000
Lifting Pressure 提升力		Tons	80
Max.Stroke of Slide 最大行程		mm	1500
Max.Daylight 最大開口		mm	2000
Working Table 臺面	L-R 左-右	mm	3000
	F-B 前-后	mm	1800
Slide Speed	Fast  Approach 快下	mm/s	300
	Pressing 加壓	mm/s	10-1
	Fast Return 快上	mm/s	200
Approx.Total Power 總功率		KW	120
Approx.Overal Dimension 外形尺寸		mm	6660×4220×8545

以上技術參數僅供參考，具體實際參數以袁經理18306370829（同微信號）技術方案為準。
