YW32-800T快速四柱油壓機



　　YW32-800T快速四柱油壓機是山東威力重工機床有限公司為客戶量身定做的專用鍛壓設備，本機工作臺有效面積：1200x1000mm,工作壓力：25MPA,液壓缸最大行程300mm,開口高度500mm.計算機優化結構設計，三梁四柱式機構，簡單、經濟、實用。

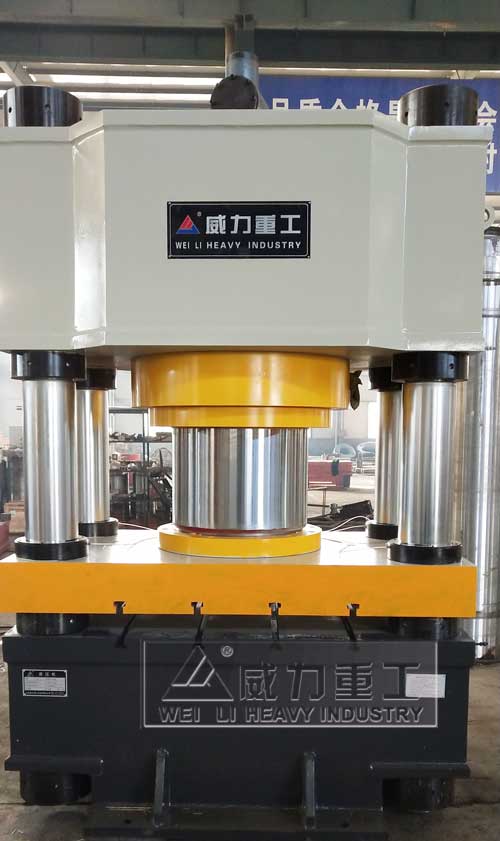

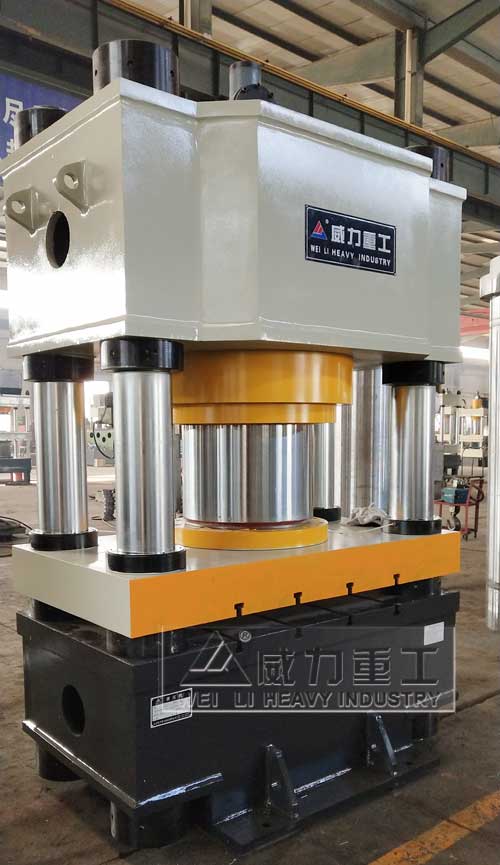

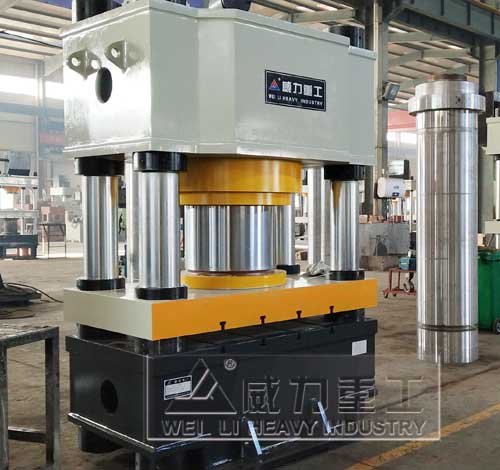

800噸四柱油壓機實物圖

800噸三梁四柱油壓機

　　800噸三梁四柱油壓機（三梁四柱壓力機）為立式結構四柱油壓機，由機身、主缸、頂出缸，行程限位裝置等通過管路及電氣系統連接起來構成一個整體，現將各部分將介如下；



　　1、機身；



　　800噸三梁四柱油壓機機身由上橫梁、活動橫梁及下橫梁用四根立柱連接起來，通過螺母固緊而組成一個封閉的鋼性框架，承受油壓機工作時的作用力。動梁和主缸活塞桿連接，以立柱為導向作上下移動。動梁的滑動部分設有加油孔，定時加油，以便潤滑運動部位，動梁下平面和下橫梁上平面開有t型槽，供安裝模具用。電動帶動高壓油漿輸入壓力油，通過溢流閥、背壓閥、電液動換向閥、壓力表、管路等輸入油缸，帶動活動橫梁上下往復活動。800噸三梁四柱油壓機由半自動電機控制。



　　2、主油缸：



　　800噸三梁四柱油壓機主油缸由缸體、活塞頭、活塞桿、導套及密封圈等零件組成，缸體系鍛鋼制成，油缸靠下部法蘭盤和上部鎖緊螺母緊固于上橫梁內，活塞桿下端通過連接螺母及螺栓與活動橫梁連接，當主缸上腔或下腔進油時，帶活動橫梁下行或回程。



　　3、行程限位裝置：



　　800噸三梁四柱油壓機行程限位裝置由導向板、支架及光感開關等件組成。調節不同光感開關高度位置，即可改變活動橫梁上、下端的停止位置。調好后，應將光感開關鎖緊螺母鎖緊。在壓制成型中，光感開關只能作下端極限位裝置的控制（起保護作用）不能壓制行程的控制。



　　4、管路系統：



　　800噸三梁四柱油壓機管路系統包括油箱、泵、閥及管路等。



　　四柱油壓機的工作方式：



　　1.點動：按相應按鈕即產生相應動作，松開則動作停止



　　2.手動：按相應按鈕則產生相應動作直至極限位置



　　3.半自動：(1)定壓控制:滑動梁快速下降→慢速下降→加壓至電接點壓力表DJ上限后保壓延時→卸壓→回程(最后停止)



　　(2)定程控制：滑動梁快速下降→慢速下降→加壓當滑動梁碰到接近開關XK時發訊開始保壓延時→卸壓→回程(最后停止)



　　四柱油壓機的特點：三梁四柱結構，經濟實用，液壓控制采用插裝閥集成系統，減少泄露點，動作可靠，使用壽命長，可實現定壓和定程兩種成形工藝，具備保壓延時功能，工作壓力行程可在規定的范圍內調節，采用按鈕集中控制，可實現手動、半自動、自動三種操作方式。



　　1、可訂做油壓機各種型號下頂缸



　　2、沖裁緩沖裝置



　　3、PLC觸摸屏控制分流



　　4、快速行程充液裝置



　　5、20T---1000T可根據客戶要求特殊定做



　　四柱油壓機的功能：該系列產品適用于各種可塑型材料的壓制工藝，如沖壓、彎曲、翻遍等也可從事于校正、壓裝、砂輪成型、塑料制品、橡膠制品及粉末制品的壓制成型，該系列產品的工作壓力、壓制速度、行程范圍均可根據工藝要求在規定范圍內進行調整，可實現定壓和定程兩種工藝方式，工作臺裝有頂出裝置，除頂出制品外，均可作為液壓墊用于拉伸制件的成型工藝。



　　800噸快速四柱油壓機保養及維護：



　　1．工作用油推薦采用32號、46號抗磨液壓油，使用油溫在15～60攝氏度范圍內。



　　2．油液進行嚴格過濾后才允許加入油箱。



　　3．工作油液每一年更換一次，其中立刻次更換時間不應超過三個月；



　　4．滑塊應經常注潤滑油，立柱外表露面應經常保持清潔，每次工作前應先噴注機油。



　　5．在公稱壓力500T下集中載荷很大允許偏心40mm。偏心過大易使立柱拉傷或出現其它不良現象。



　　6．每半年校正檢查一次壓力表；



　　7．機器較長期停用，應將各加部位表面擦洗干凈并涂以防銹油。



　　山東威力重工油壓機車間現貨長期供應，800噸四柱油壓機直銷價格優惠，還可以根據您的生產需求定做，如果您想了解很新800噸三梁四柱液壓機廠家報價，歡迎撥打：0632-5681708,18306370829（微信號同手機）
