500噸單柱油壓機車間實物圖
一、500噸單柱油壓機整機介紹
（1）、500噸單柱油壓機型號以及機身結構介紹
山東威力重工500噸單柱油壓機型號YW41-500T,Y表示液壓機或者油壓機的意思，W表示生產廠家威力重工首字縮寫，41表示單柱式，500t表示油壓機的噸位為500噸。
500噸單柱油壓機設備主要是由主機、動力設備、電氣控制設備三大系統組成。
1.主機部分：
500噸單柱油壓機主機
500噸單柱油壓機主機包括機身、主油缸、充液閥、限位裝置等。
1）機身
500噸單柱油壓機機身由上梁、中支梁、工作臺、拉桿、螺母組合成一個C型承力框架?；瑝K以四導柱導向由油牽引作上下運動。
2）主油缸
500噸單柱油壓機的主油缸為活塞式主油缸，油缸滑動密封為聚氨酯密封圈，主油缸工作壓力為25Mpa。
3）充液閥
500噸單柱油壓機的充液閥配置為φ100通徑充液閥，安裝在缸底，500噸單柱液壓機充液閥是一只大流量的可控單向閥，當滑塊快速下行時，依靠主缸形成的負壓將充液閥打開從郵箱補充油液給油缸，當滑塊回程時，主缸無桿腔大流量的油液需要通過充液閥回油箱。
4）限位裝置
滑塊運動限位裝置位于500噸單柱液壓機設備頂部，限位開關采用無觸點開關，有上限位，感應體安裝于一根導柱上，當其通過一個無觸點開關時，要求該開關有信號輸出。
2.動力設備：

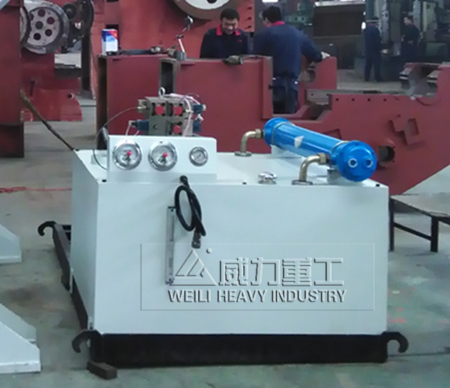

500噸單柱油壓機泵站部分
500噸單柱油壓機的動力設備包括油箱、閥集成、油泵電機等。
1）油箱
500噸單柱液壓機采用的是封閉式油箱，油箱容積800升，裝有空氣過濾器、油標、閥集成、分線盒、濾網等，油箱內濾網應定期進行清洗。若油箱需要注入新油，需要從空氣濾清器中注油，油箱上的油標指示油箱內的液位，加油量應該是滑塊在上限位時，液位指示在油標的頂端（加沒為止）。
2）閥集成
遠控順序閥：用于減少主缸回程時的壓力沖擊聲，為降低壓卸荷閥。
支撐閥：用于支承滑塊重量，調整壓力為使其在停止狀態下不滑落為宜。
安全閥：為管式主缸下腔安全閥，出廠前調定為27Mpa，或者其他需要數值，用戶不得擅自調高。
電磁球閥：為控制主閥插件放油閥開啟的先導無泄漏方向閥。
插件：為主缸快下時的放油閥，它的開啟受控于電磁球閥的通斷。
電液換向閥：控制主缸上下動作的方向閥。
電磁溢流閥：當電磁鐵YA4未通電時，泵輸出油經過此閥回油箱
3）油泵電機
500噸單柱液壓機選用的油泵為160YCY14-1B（根據實際情況調整），油泵排量160ml/r，最高壓力為31.5Mpa，500噸單柱液壓機油泵電機設計的壓力為25Mpa，油泵輸出量為1601/min
3.電氣控制：

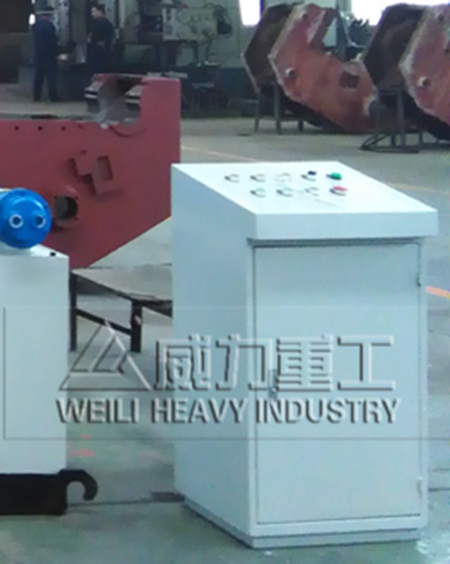

500噸單柱油壓機電氣系統
500噸單柱油壓機設備操縱系統采用PLC可編程控制器，具體分主操縱箱和移動式操作臺，主要電氣零件均安裝于主操作箱。
?。?）、500噸單柱油壓機規格參數
型號：YW41-500T; 系統壓力：31.5Mpa;
工作臺有效面積：1500x900; 工作壓力：25Mpa;
液壓缸最大行程：500mm; 開口高度：1200mm;
?。?）、性能特點
本機器有獨立的動力機構和電器系統，采用按鈕集中控制。本機器的工作壓力、壓制速度和行程范圍可根據需要在規定范圍內任意調節。
本機器采用了先進兩通插裝閥Y41-25DYD換向閥集成系統，機構緊湊外形小、重量輕、安裝維修方便、傳動效率高、密封性能好。面板設有遠控調壓閥，壓力表。操作時可根據不同需要調整不同壓力，方便快捷，調壓準確。該閥泄漏少，通流阻力小，換向快，沖擊甚小等特點。

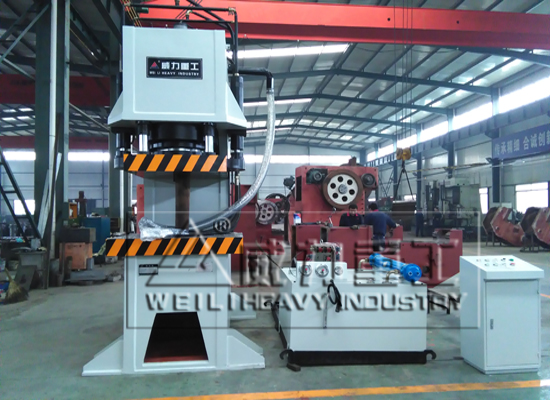

500噸單柱油壓機整機圖
（4）、功能以及應用領域介紹

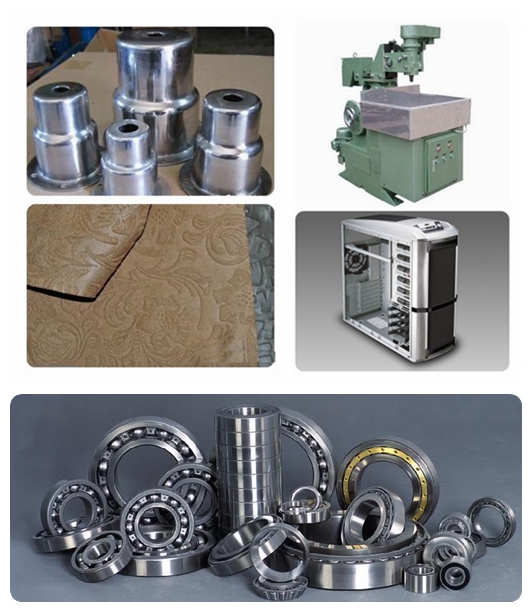

※適用領域：主要適用于軸類零件，型材的校正和軸套類的零件的壓裝，板材零件的彎曲、壓印、套形，簡單零件的拉伸塑料制品，機床、內燃機、輕紡機械、軸類、軸承、洗衣機、汽車電機、空調電機、電器、軍工企業及三資企業裝配流水線等行業使用。
二、500噸單柱油壓機價格介紹
關于“500噸單柱壓裝油壓機價格多少錢一臺？”，像山東威力重工這樣正規大型液壓機廠家價格一般不高，都是嚴格按照客戶參數由專業技術人員進行價格核算，生產廠家不參與價格問題，大家可以放心采購，山東威力重工誠摯歡迎大家來廠考察試機，拒絕外貿皮包公司！
具體來說，500噸單柱油壓機價格由以下要素決定：比如：油缸行程、設備開口高度、設備噸位、設備工作臺面大小、工作速度等參數進行價格核算。
三、500噸單柱油壓機廠家實力規模介紹

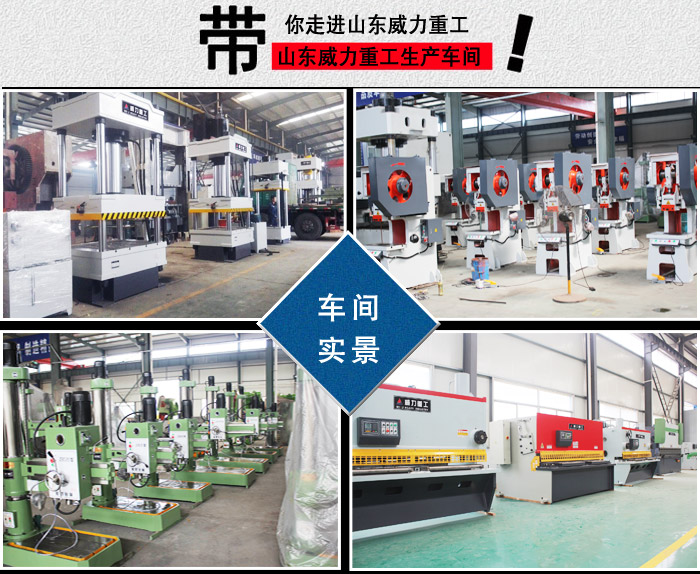

山東威力重工油壓機生產車間
