1600噸大型龍門油壓機（特殊定做）

　　1600噸龍門液壓機是山東威力重工油壓機廠家為客戶量身定做的大型龍門液壓機，型號為YW22-1600T,1600噸龍門液壓機主機采用組合框架龍門式高鋼度機身結構，既有壓頭常規壓制，又有壓頭和工作臺可移動及回轉壓制結構，滿足不同尺寸的各類厚板成型加工精度的需要。液壓控制系統由專用插裝式集成閥組合進口比例泵及各種比例閥構成，此外，該機壓頭的速度和壓力在參數規定的范圍內任意調整，具有可控的壓制過程.1600噸龍門液壓機的電控系統由計算機與PLC控制，具有全行程的位置采集和檢測裝置，實現數字重載機械驅動和壓制的數字控制，并對1600噸龍門液壓機壓制過程的參數進行設定、存儲、打印記錄等，保證厚板成型精度。



　　1600噸龍門液壓機整機結構介紹：



　　1、機身采用龍門式結構，上梁、工作臺通過立柱和緊固螺母、調整螺母結合成一個固定機架，機架精度靠調節螺母調整，具有良好的強度、剛度和精度保持性。



　　2、上梁、工作臺、滑塊等大件為鋼板焊接件，經計算機優化設計，其強度、剛性、結構、防變形性等均滿足標準和使用要求，且有充裕的安全系數；采用二氧化碳氣體保護焊加手工電弧焊焊接，焊接質量達到要求，通過時效震動處理消除變形應力。



　　3、滑塊：箱形結構的鋼板焊接件，四柱導向孔處導向套材料為納米分子復合材料，具有良好的耐麼性和精度保持性?；瑝K下平面有T形槽用于安裝模具。



　　4、上梁：箱形結構的鋼板焊接件，內裝有主工作油缸，上面裝有充液油箱等。



　　5、工作臺：鋼板焊接結構件，與上梁、滑塊通過立柱連成主機。



　　6、油缸：采用五缸設計，布置在上橫梁孔內，采用雙道進口密封圈密封，導向部分采用焊銅處理，密封好耐磨性強，油缸體的材料為45號鍛鋼，鍛件為3級（GB/13315-1991）鍛件經過超聲波探傷檢測合格，調質處理硬度合格。

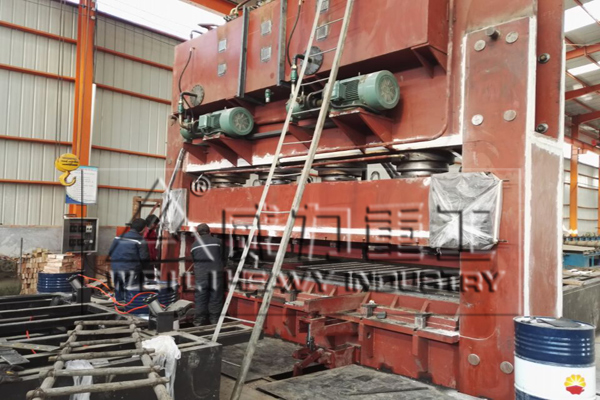

正在裝配中的1600噸龍門油壓機

　　7、工作臺下方有頂出裝置，主要用于頂出、退料等工藝，也可用于反拉伸制件的成型工藝。



　　8、立柱：材料為45#鍛鋼，經調質處理，表面鍍硬鉻，增加耐磨性能，硬度合格。



　　9、螺母材料為45＃鍛鋼，與立柱上的螺紋相配，鎖緊機身。



　　10、限位裝置：位于主機機身右側，行程開關控制上下極限位置，調節上下限位開關即調節滑塊上下運動位置。

1600噸龍門液壓機生產廠家裝配實景拍攝

　　1600噸龍門液壓機技術參數：

1600噸龍門油壓機（框架式油壓機）參數
動力類型：	液壓
工作臺尺寸：	1600*1600 mm
公稱壓力：	16000
喉口深度：	0
滑塊行程：	1000
控制形式：	人工
類型：	液壓機
行程次數：	9 次/min
重量：	238000 kg
主電機功率：	37*2
適用行業：	通用
布局形式：	立式
作用對象材質：	金屬
型號：	YW22-1600T

　　1600噸龍門液壓機功能及使用范圍：



　　1600噸大型龍門框架式液壓機是船舶厚板彎曲、彎邊、壓筋、折邊、矯平等冷熱成型加工的壓制設備，主要用工業領域厚板成型的加工的關鍵設備。機械行業的拆裝、成型、校直、拉伸、鈑金成型的壓制工作，并可對分角齒一次性冷鉚成型是現代汽車修理行業必備壓力設備。

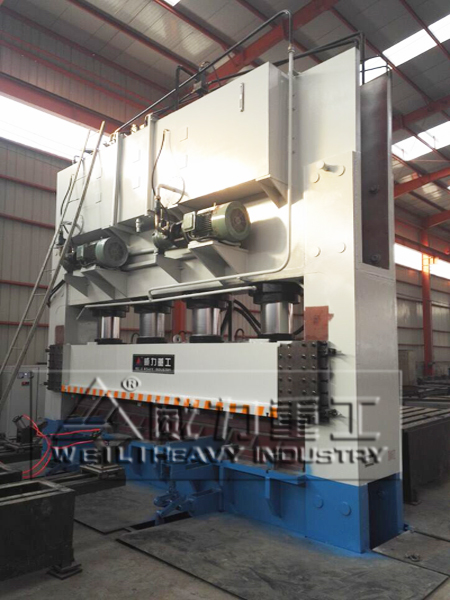

噴好漆的1600噸龍門油壓機

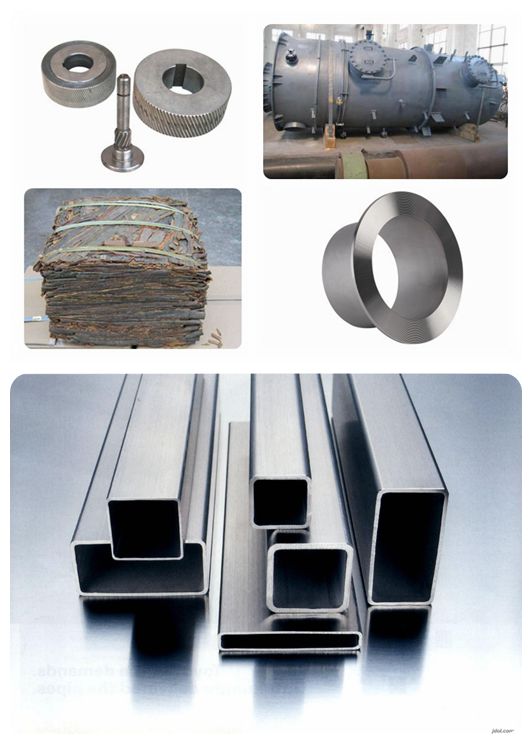

龍門油壓機實用案例

　　滕州油壓機廠家山東威力重工作為知名專業打造1600噸龍門液壓機大型框架式液壓機廠家，有著幾十年的生產制造經驗，廠家直銷貨到付款,專業打造1600噸龍門液壓機大型框架式液壓機廠家終身保修,可滿足不同客戶的不同需求，歡迎有意向購買專業打造1600噸龍門液壓機大型框架式液壓機廠家用戶實地考察，如果想了解最新專業打造1600噸龍門液壓機大型框架式液壓機廠家價格，歡迎致電聯系我們。
